Atributos-específicos do setor |
|
|
Tensão de carga nominal Ue |
12-1500Vcc |
|
Corrente de carga nominal Ie |
200Ampères |
|
Outros atributos |
|
|
Número do modelo |
EVH200L |
|
Marca |
ALQ |
|
Local de Origem |
Jiangsu, China |
|
Tensão nominal da bobina Us |
12Vcc ou 24Vcc |
|
Material |
Vedação soldada em cerâmica |
|
Certificação |
UL/RoHS |
|
Garantia |
2 anos |
|
Peso aproximadamente |
370g |
|
Resistência de contato inicial |
Valor típico 0,2 miliohm |
|
Vida elétrica |
DC450V 10.000 segundos DC750V 1.000 segundos |
|
Aplicativo |
Abaixo de 200 V |
|
Embalagem e entrega |
|
|
Venda de unidades |
Item único |
|
Tamanho de pacote único |
6X5X7 centímetros |
|
Peso bruto único |
0,600kg |
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Modelo | EVD250E |
| Marca | ALQ |
| Corrente nominal | 250 A |
| Máx. Tensão de comutação | 200 V CC |
| Tensão de carga nominal (Ue) | 12 - 200 V CC |
| Arranjo de contato de energia | SPST-NO-DM (single pole single throw, normalmente aberto, dual make) |
| Arranjo de contato auxiliar | SPST-NO / SPST-NC / Nenhum (opcional) |
| Classificação de tensão da bobina (opcional) | 12 V CC / 24 V CC / 48 V CC |
| Características da bobina | Bobina única |
| Dimensões (C x L x A) | 72,5x38,5x68,0mm |
| Tipo de montagem | Modular |
| Resistência de contato (inicial) | Valor típico 1 mΩ |
| Temperatura operacional | -40 graus a +85 graus |
| Origem | Jiangsu, China |
| Garantia | 1 ano |
| Aplicações Típicas | Veículos elétricos, veículos industriais, carregamento de veículos elétricos, armazenamento de energia, inversores solares, equipamentos de conversão de frequência |
Detalhes do produto

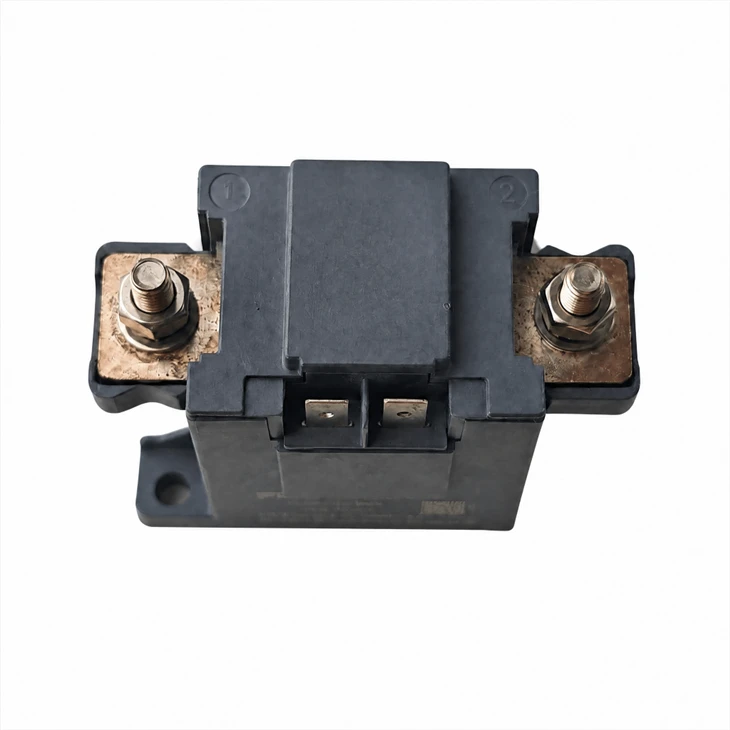

Por que escolher ALQ EVD250E?
Comutação de alta corrente
Corrente nominal de 250 A contínua a 200 V CC, com capacidade máxima de corte-de até 2.000 A (a 80 V), proporcionando comutação CC confiável de alta-corrente para veículos elétricos e sistemas de energia industriais.
Longa vida útil
Projetado para operação de alto-ciclo: 200.000 ciclos mecânicos e até 50.000 ciclos de produção em carga capacitiva (24 V CC), reduzindo custos de manutenção e substituição.
Ampla faixa de temperatura
Opera de -40 graus a +85 graus com tolerância de umidade UR de 5% a 95%, adequado para ambientes externos severos, montados em veículos e industriais.
Vibração e resistente a choques
Suporta vibração senoidal de 20 G (80-2.000 Hz) e choque de 20 G (1/2 senoidal, 11 ms), permanecendo estável em aplicações móveis e de alta vibração.
Contato confiável de liga de prata
Contatos em liga de prata com resistência de contato inicial típica de 1 mΩ. O design sem polaridade-permite uma fiação flexível e-à prova de erros em campo.
Resposta rápida
Atuação rápida e consistente: tempo de fechamento máximo de 30 ms (incl. salto de 5 ms), tempo de liberação máximo de 10 ms, para controle responsivo do sistema e desligamento de segurança.
Certificações
Certificado CCC, TUV SUD e CE (LVD). O sistema de gestão da qualidade está em conformidade com GB/T19001-2016 / ISO9001:2015.
Aplicações de produtos
Veículos Industriais Empilhadeiras elétricas, porta-paletes elétricos, plataformas aéreas elétricas de trabalho, sistemas logísticos inteligentes, veículos guiados automaticamente (AGV), equipamentos logísticos de cadeia de frio, robôs industriais, ferramentas elétricas e carrinhos de golfe elétricos. |
Equipamento de carregamento CC Carregadores, pilhas de carregamento CC pequenas, pilhas de carregamento CC monobloco, pilhas de carregamento CC do tipo-dividido (carregamento em grupo), pilhas de carregamento CC ultra{1}}rápidas e pilhas de carregamento CC integradas para caminhões-pesados. |
Sistema de armazenamento de energia Armazenamento de energia em grande-escala (lado da geração-e rede-), armazenamento de energia em média-escala (industrial e comercial), armazenamento de energia em pequena-escala (residencial) e sistemas de energia solar fotovoltaica. |
Equipamento de conversão de frequência Conversores de frequência de alta-tensão, sistemas de conversão de energia (PCS), fontes de alimentação de retificadores industriais, acionamentos de motor e sistemas UPS. |
Perguntas frequentes
Q1: Qual é a tensão e corrente nominal do EVD250E?
A:O EVD250E é classificado para tensão de comutação máxima de 200 V CC e corrente contínua de 250 A. Ele suporta tensões de carga de 12 V a 200 V CC, tornando-o adequado para EV de baixa-a{7}}tensão média, carregamento e sistemas CC industriais.
Q2: Quais tensões de bobina estão disponíveis?
A:O contator está disponível com tensão de bobina de 12 V CC, 24 V CC ou 48 V CC. Escolha a tensão da bobina que corresponda ao seu sistema-de gerenciamento ou circuito de controle da bateria.
Q3: Qual é o arranjo de contato deste contator?
A:O contato de potência usa um arranjo SPST-NO-DM (single pole single throw, normalmente aberto, dual make). Um contato auxiliar opcional está disponível em SPST-NO, SPST-NC ou nenhum para feedback de status.
Q4: O EVD250E pode ser usado em veículos elétricos e sistemas de armazenamento de energia?
A:Sim. O EVD250E foi projetado para veículos elétricos, sistemas de armazenamento de energia (ESS), inversores solares, carregadores DC e sistemas de conversão de energia. Seu tamanho compacto e acionamento de{{3}bobina única o tornam ideal para gabinetes de bateria-com espaço limitado.
P5: Qual nível de proteção o EVD250E oferece?
A:O EVD250E apresenta uma construção selada em epóxi com resistência à vibração de até 20 G e resistência ao choque de até 20 G, garantindo operação confiável em veículos em movimento e equipamentos industriais.
Q6: Como solicito um orçamento e qual o prazo de entrega?
A:Envie as especificações necessárias (classificação de corrente, tensão da bobina, tipo de contato auxiliar e quantidade) através do formulário de consulta ou entre em contato conosco via WhatsApp. Nossos engenheiros responderão dentro de 24 horas. O prazo de entrega da amostra é [para verificar com a fábrica].
